Tolflux

O sistema eletrônico de pesagem em fluxo contínuo Tolflux da Toledo do Brasil é uma balança para pesagem contínua de materiais granulados utilizada para várias aplicações, desde o carregamento e descarregamento de grãos em navios, caminhões e vagões, até em indústrias que necessitam de controle do fluxo de matéria-prima usadas no processo industrial, servindo tanto para pesagens de produtos sólidos (grãos, farelo de soja, açúcar cristal, VHP, arroz, castanha de caju, milho, trigo etc.) quanto para líquidos (álcool, mel, mosto, óleo etc.).

Dentre as principais características do Tolflux (sistema de pesagem em fluxo contínuo), vale destacar que sua estrutura autoportante não necessita de estruturas e paredes adicionais, reduzindo custos totais para o cliente e tempo de instalação e seu formato cilíndrico com altura e diâmetros minimizados reduz o custo do transporte do material até a caçamba superior, permitindo utilização de espaços menores, já a caçamba de pesagem cônica permite melhor acomodação do produto e o sistema de pesagem é protegido pela estrutura cilíndrica sendo imune ao vento e intempéries, permitindo menor tempo de estabilização e um processo mais rápido e independente das condições ambientais, sua interface é amigável com o usuário, orientado através de teclas de função e menus, o que facilita a programação de parâmetros e operação dispondo de recursos de simulação e funcionamento automáticos que facilitam o treinamento de operadores e a prestação dos serviços de manutenção permitindo verificar a confiabilidade do sistema, além disso, também é possível gerar a impressão de relatórios variados para identificar se a programação foi feita corretamente, se houve ocorrência de alarmes e quais e quanto dos produtos foram pesados, sendo que, a operação é possível de dois modos: Expedição (embarque), quando a carga total a ser pesada é conhecida e Recebimento (desembarque), quando a carga total a ser pesada é desconhecida.

Sequência de Funcionamento

O produto a ser pesado deverá ser transportado através de correia transportadora, elevador de canecas, rosca, gravidade ou qualquer outra forma de carregamento. Passa pela caçamba superior, é pesado na caçamba de pesagem e descarregado na caçamba inferior de onde será extraído por uma correia transportadora, elevador de canecas, rosca ou qualquer outro meio de extração adequado.

BIG-BAG ESTÁNDARCOPERSUCAR (MÁS COMÚN)
Material Polipropileno
Tipo Cuadrado
Altura de la Alça (A) 300 mm
Altura del Cuerpo (B) 1500 mm
Ancho o Diámetro (C) 900 mm
Fondo (D) 100 mm
Diámetro del Cuello (E) 450 mm
Altura del Cuello (F-B) 500 mm
Altura Total (F) 2000 mm
Capacidad 1200 kg
Tolbag
Tolflux Tolflux
- Abertura da comporta da caçamba superior e enchimento da caçamba de pesagem; - Fechamento da comporta da caçamba superior, estabilização e registro do peso na caçamba de pesagem;
- Envio de dados para impressão ou para o computador, CLP etc. (saída opcional de acordo com o equipamento de destino).
Tolflux Tolflux Tolflux
- Abertura da comporta da caçamba de pesagem para descarga do material na caçamba inferior. - Fechamento da comporta da caçamba de pesagem, estabilização e registro da tara. - Início de novo ciclo de pesagem.

Características e Benefícios

  • A estrutura autoportante não necessita de estruturas e paredes adicionais, reduzindo custos totais para o cliente e tempo de instalação.
  • O formato cilíndrico com altura e diâmetros minimizados reduz o custo do transporte do material até a caçamba superior e permite utilização de espaços menores.
  • A caçamba de pesagem cônica permite melhor acomodação do produto.
  • O sistema de pesagem é protegido pela estrutura cilíndrica e é imune ao vento e intempéries, permitindo menor tempo de estabilização e um processo mais rápido e independente das condições ambientais.
  • A interface é amigável com o usuário, orientado através de teclas de função e menus, o que facilita a programação de parâmetros e operação.
  • Dispõem de recursos de simulação e funcionamento automáticos que facilitam o treinamento de operadores, a prestação dos serviços de manutenção e permitem verificar a confiabilidade do sistema.

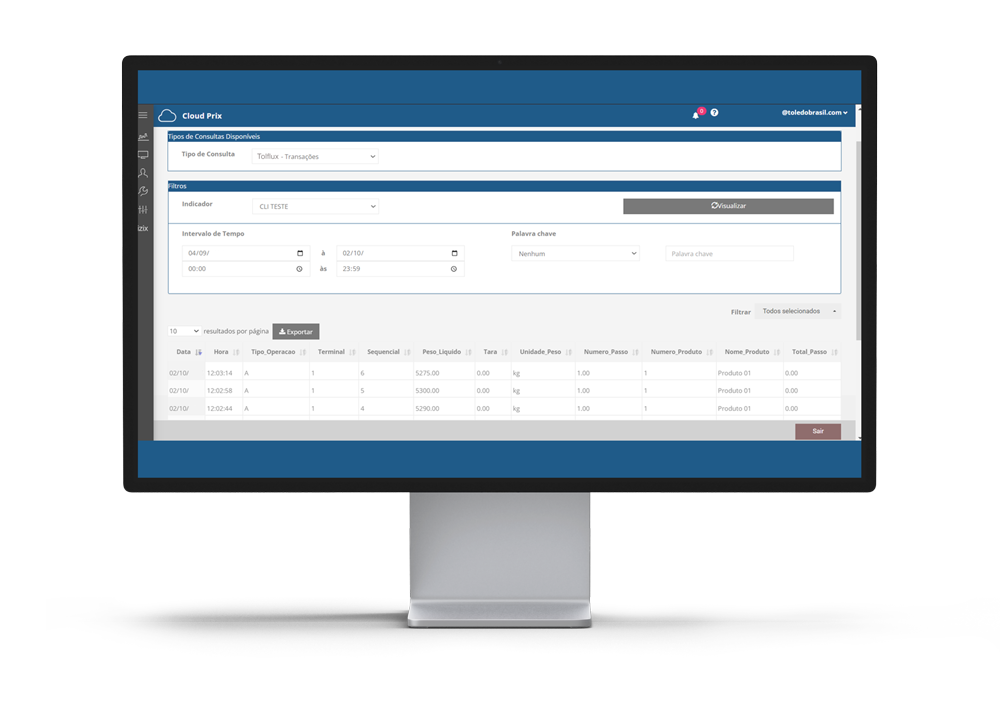

  • Permite a impressão de relatórios variados para identificar se a programação foi feita corretamente, se houve ocorrência de alarmes e quais e quanto dos produtos foram pesados.

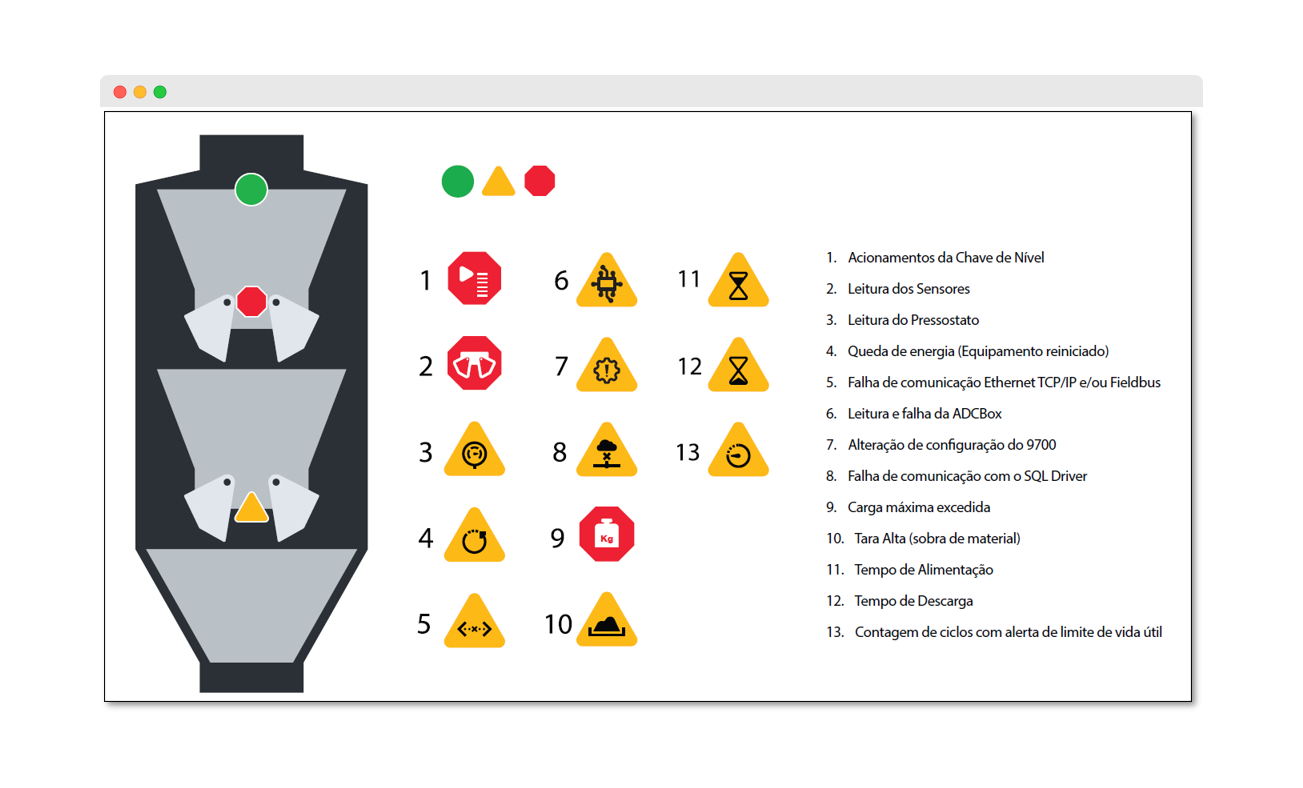

  • O alarme luminoso indica irregularidades durante o processo de pesagem, alertando e agilizando a correção dos eventuais problemas.
  • A operação é possível de dois modos:
    • Expedição (embarque): quando a carga total a ser pesada é conhecida;
    • Recebimento (desembarque): quando a carga total a ser pesada é desconhecida;

Especificações Técnicas

  • Capacidade de pesagem de 10 até 3300 t/h com base em soja (0,75 t/m³) e boa fluidez;
  • Estrutura cilíndrica e caçambas construídas em aço carbono (opcionalmente em aço inoxidável);
  • Projetado para trabalhar com produtos de bom escoamento e cuja densidade esteja em torno de 0,60 a 0,85 t/m³, tais como farelo de soja, soja, açúcar, milho, trigo, castanha de caju, arroz, canjica, pellets etc.;
  • Pressão do ar comprimido necessária para acionamento dos cilindros pneumáticos: 80 a 100 p.s.i. (6,0 a 7,5 kg/cm²)
  • Pintura:
    • Primer epoxi poliamida preto fosco ou Primer PU bege.

PAINEL DE CONTROLE 9700

  • Alimentação elétrica: 96 a 260 Vca;
  • Frequência elétrica: 50/60 Hz;
  • Gabinete em aço inoxidável AISI-304;
  • Grau de proteção IP-69K;
  • Teclado numérico e de funções;
  • Teclas de iniciar, parar e silenciar alarme;
  • Display gráfico de alta resolução informa o fluxo de material em t/h, total acumulado, caçambadas/hora, etc.
  • Parâmetros de operação protegidos por bateria recarregável;
  • Memória de armazenamento de até 8.000 mensagens;
  • Programação de sequências de embarques de navios com até 20 porões;
  • Operação automática ou manual em caso de necessidade;
  • Temperatura de operação entre 0 a 40°C;
  • Umidade relativa entre 10 a 95% sem condensação;

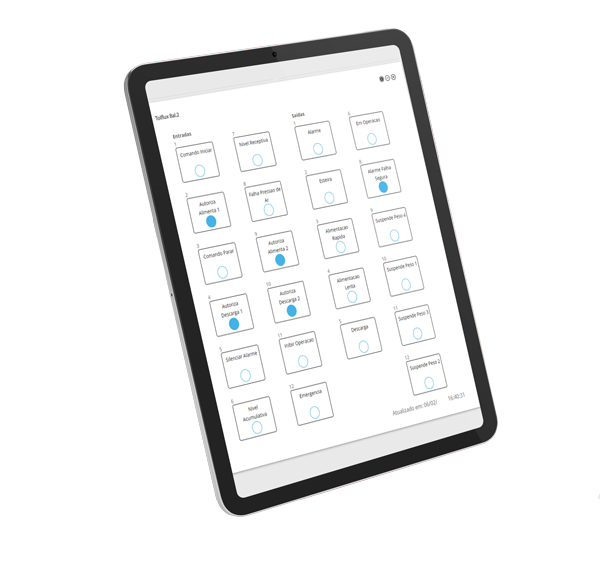

  • Sinais de Controle:
    • Saída com isolação óptica de 24 a 264 VCA – 1 A máximo;
    • Entrada com isolação óptica de 110 ou 220 VCA – 3 mA máximo;

Painel de controle - 9700

Opcionais

  • Painel remoto repetidor com display gráfico de alta resolução ligado em rede Ethernet TCP/IP;
  • Impressora Matricial Epson LX-350 de 80 colunas;
  • Saída Serial RS-232C com cabo DB-25 para impressora LX-350;
  • Interface Ethernet + cabo de rede com 3 m;
  • Interface Modbus-TCP;
  • Interface DeviceNet;
  • Interface Profibus-DP;
  • Interface ControlNet;
  • Chave de nível rotativa (Ex) para caçamba superior;
  • Chave de nível rotativa (Ex) para caçamba inferior;
  • Patamar de inspeção e escada de acesso;
  • Pintura especial;

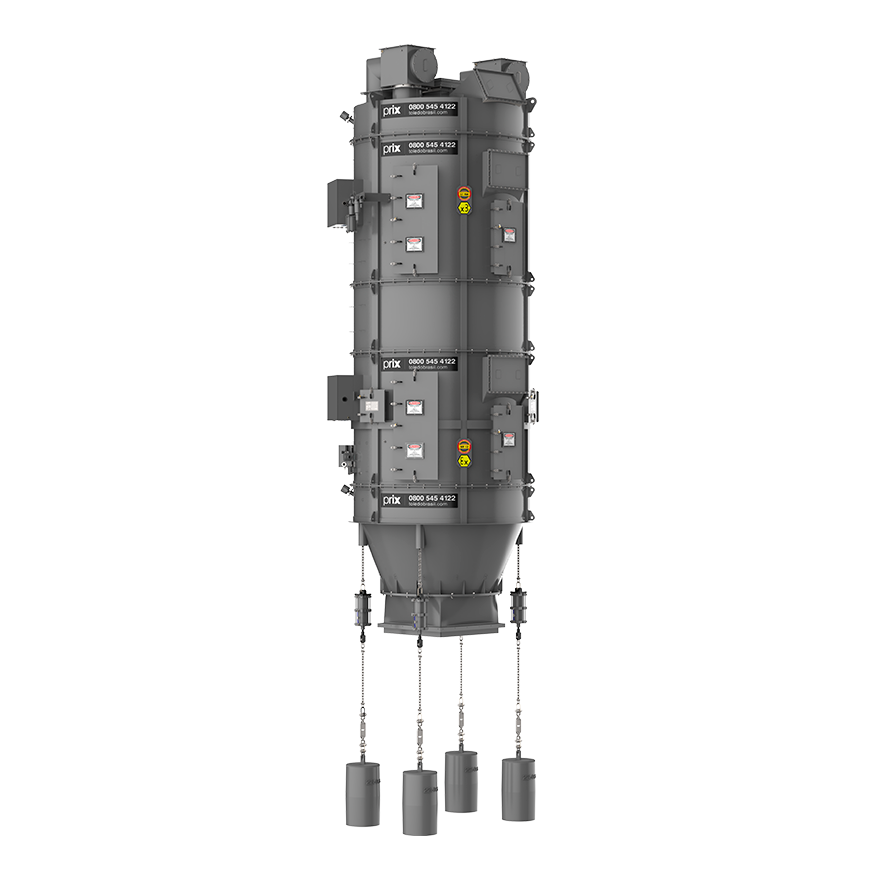

  • Pesos padrão para verificação metrológica da caçamba de pesagem;

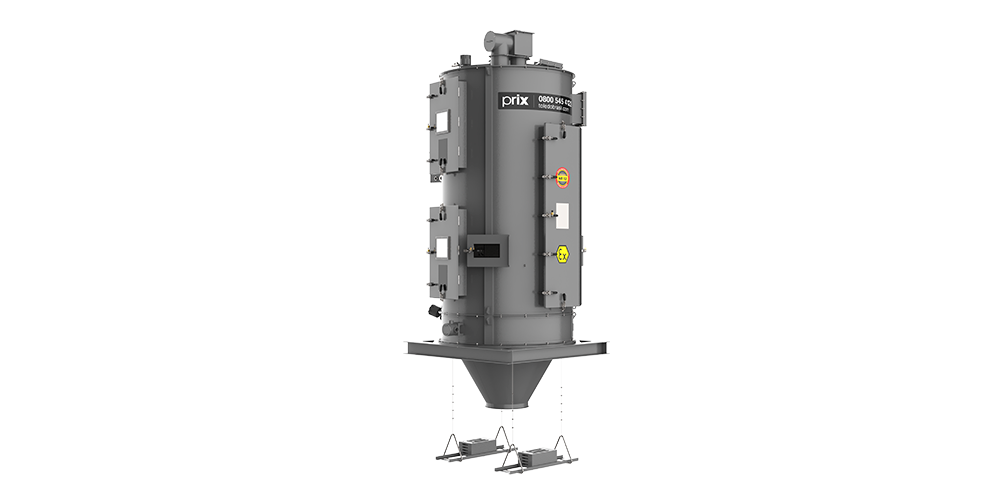

  • Sistema de verificação com acionamento:
    • Manual através de talhas tipo Tifor ou
    • Semiautomático através de cilindros pneumáticos.

Exemplo:
